·产品描述

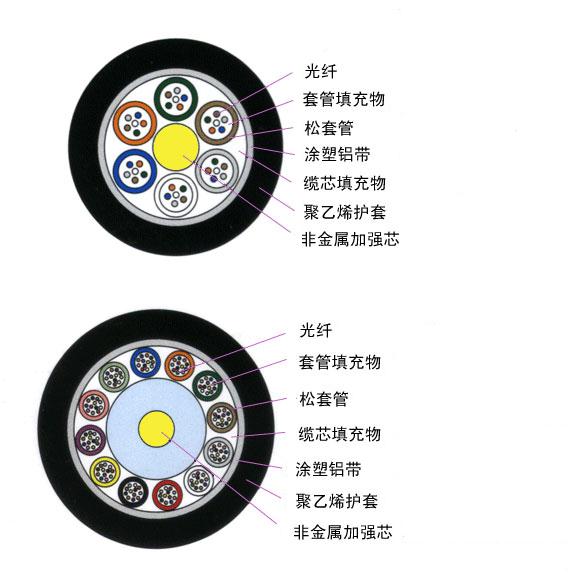

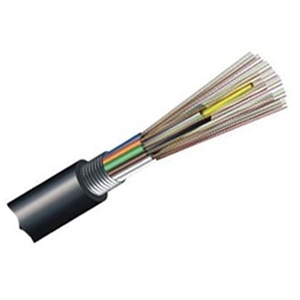

GYFTA 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。缆芯的中心是一根非金属加强芯(FRP),对于某些芯数的光缆来说, 非金属加强芯外还需挤上一层聚乙烯(PE)。松套管(和填充绳)围绕中心加强芯绞合成紧凑和圆形的缆芯,缆芯内的缝隙充以阻水填充物。涂塑铝带(APL)纵包后挤制聚乙烯护套成缆。 |
·产品特点
· 具有很好的机械性能和温度特性
· 松套管材料本身具有良好的耐水性能和较高的强度
· 管内充以特种油膏,对光纤进行了关键性保护
· 特别设计的紧密的光缆结构,有效防止套管回缩
· PE 护套具有很好的抗紫外辐射性能
· 采用下列措施来确保光缆的防水性能:
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带(APL)防潮层
·产品标准
GYFTA 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准
·光学特性
|
| G.652 | G.655 | 50/125μm | 62.5/125μm | 衰减 (+20℃) | @850nm | | | ≤3.0 dB/km | ≤3.0 dB/km | @1300nm | | | ≤1.0 dB/km | ≤1.0 dB/km | @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | | | @1550nm | ≤0.22 dB/km | ≤0.23dB/km | | | 带宽(A级)
| @850nm | | | ≥500 MHz·km | ≥200 MHz·km | @1300nm | | | ≥1000 MHz·km | ≥600 MHz·km | 数值孔径 | | | 0.200±0.015NA | 0.275±0.015NA | 光缆截止波长 | ≤1260nm | ≤1480nm | | |
|
·结构参数
|
光缆型号 | 光纤数 | 套管数
| 填充绳数 | 光缆直径
mm | 光缆重量 kg/km | 允许拉伸力
长期/短期 Term N | 允许压扁力 长期/短期 Term N/100mm | 弯曲半径
静态/动态 mm | GYFTA-2~6芯 | 2~6 | 1 | 5 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D | GYFTA-8~12芯 | 8~12 | 2 | 4 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D | GYFTA-20~24芯 | 20~24 | 4 | 2 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D | GYFTA-32~36芯 | 32~36 | 6 | 0 | 11.4 | 108 | 400/1000 | 300/1000 | 10D/20D | GYFTA-38~48芯 | 38~48 | 4 | 2 | 12.8 | 134 | 600/1500 | 300/1000 | 10D/20D | GYFTA-86~96芯 | 86~96 | 8 | 0 | 14.8 | 176 | 1000/3000 | 300/1000 | 10D/20D | GYFTA-122~132芯 | 122~132 | 11 | 1 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D | GYFTA-134~144芯 | 134~144 | 12 | 0 | 19.2 | 279 | 1000/3000 | 300/1000 | 10D/20D |
|
