起源地;原产地：中国
品牌：康宁
认证：ISO9001 / CE
型号：OPGW 24核
最小起订量：1公里
价格：面议
包装细节：木鼓
交货时间：8-10个工作日
供应能力：100km /周

AlumaCore光学地线OPGW电缆24芯单模G652D 架空电力线



描述：

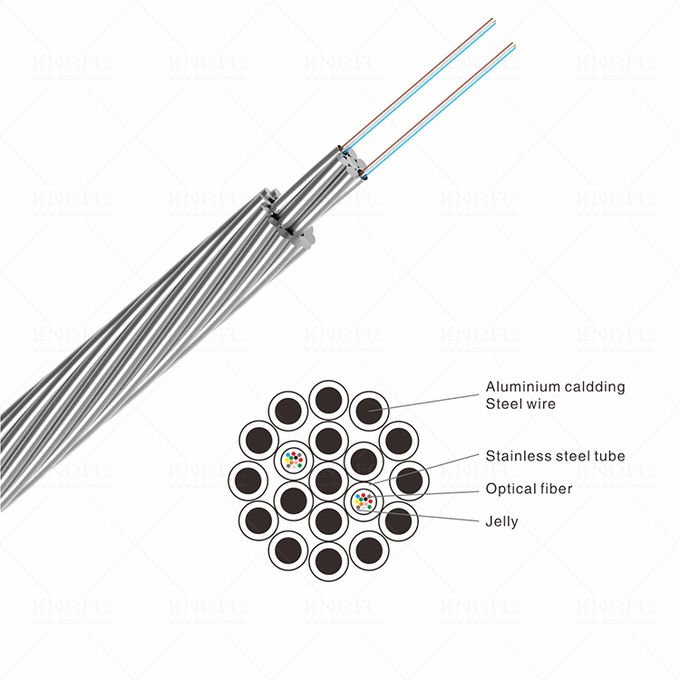

将纤维松散地放入装有防水胶的密封防水不锈钢管中。在多层绞合电缆的内层中，将两个或三个不锈钢光学管螺旋绞合在一起。多散管类型的设计主要是针对超过48根光纤的要求非常高，最大光纤数达到144条。多散管类型可以满足巨大的交叉和大电流容量的需求。



特征：

• 电缆的直径和重量与另一根接地线近似。塔的附加负载更少，抗拉强度高。
• 出色的不锈钢管绞合技术使纤维具有良好的二次超长长度，并允许纤维在管中自由移动。当电缆承受纵向应力时，这可以使光纤保持无应力状态。
• 光纤由不锈钢管保护。
• 出色的安全性，良好的防弹性能。
• ACSW，AAW和SST绞合设计提供了电导率和机械拉伸强度的广泛组合。

特征：

• 填充有疏水性凝胶的不锈钢管提供了对光纤的保护和支撑。
• 精确的过程控制可确保良好的机械性能和温度性能。
• 直径更大，纤维数量更多，结构稳定，可靠性高。
• 高抗拉强度和短时大电流容量，可达到机械和电气性能的最佳平衡。

应用：

光纤复合接地线[OPGW]适合安装在具有接地线和通讯双重功能的新电力线上。尤其适用于安装在常规电源和超高压电源线上。OPGW可以通过增加光纤通信功能来代替旧电力线的传统地线。它们传导短路电流并提供防雷击。



光纤特性：

		G.652.D	G.655	50/125微米	62.5 / 125微米
衰减	@ 850nm			≤3.0分贝/公里	≤3.0分贝/公里
	@ 1300纳米			≤1.0分贝/公里	≤1.0分贝/公里
	@ 1310纳米	≤0.36分贝/公里	≤0.40dB /公里
	@ 1550纳米	≤0.22dB /公里	≤0.23dB/公里
带宽	@ 850nm			≥500MHz·公里	≥200MHz·公里
	@ 1300纳米			≥1000MHz·公里	≥600MHz·公里
数值孔径				0.200±0.015NA	0.275±0.015NA
电缆截止波长λcc		≤1260纳米	≤1480纳米



双层OPGW的典型设计：

---

产品类型纤维支数直径速率抗拉强度短时电流容量

（mm）（kN）（40-200℃kA2.s）



OPGW-48B1.3-90- [112; 45] 48 13.2≥112≥45


OPGW-48B1.3-90- [57; 67] 48 13.2≥57≥67



OPGW-24B1.3-100- [118; 50] 24 13.2≥118≥50



OPGW-24B1.3-100- [60; 74] 24 13.2≥60≥74



OPGW-24B1.3-110- [133; 63] 24 14≥133≥63



OPGW-24B1.3-110- [140; 68] 24 14.3≥140≥68



OPGW-24B1.3-110- [67; 95] 24 14.1≥67≥95



OPGW-36B1.3-120- [145; 73] 36 14.6≥145≥73



OPGW-36B1.3-120- [95; 98] 36 14.6≥95≥98



OPGW-36B1.3-120- [74; 110] 36 14.6≥74≥110



OPGW-72B1.3-120- [147; 76] 72 15.2≥147≥76



OPGW-72B1.3-120-2 [96; 101] 72 15.2≥96≥101



OPGW-72B1.3-120- [74; 114] 72 15.2≥74≥114



OPGW-36B1.3-130- [155; 85] 36 15.2≥155≥85



OPGW-36B1.3-130- [102; 114] 36 15.2≥102≥114



OPGW-36B1.3-130- [79; 137] 36 15.2≥79≥137



OPGW-36B1.3-140- [175; 100] 36 16.1≥175≥100



OPGW-36B1.3-140- [115; 140] 36 16.1≥115≥140



OPGW-36B1.3-145- [86; 170] 36 16.1≥86≥170



OPGW-48B1.3-150- [182; 123] 48 16.6≥182≥123



OPGW-48B1.3-150- [122; 165] 48 16.6≥122≥165



OPGW-48B1.3-150- [95; 195] 48 16.6≥95≥195



OPGW-72B1.3-150- [172; 110] 72 16.6≥172≥110



OPGW-72B1.3-150- [116; 147] 72 16.6≥116≥147



OPGW-48B1.3-170- [198; 150] 48 17.6≥198≥150



OPGW-72B1.3-170- [199; 156] 72  18.2≥199≥156



OPGW-48B1.3-180- [252; 125] 48 18.2≥252≥125



OPGW-48B1.3-180- [211; 175] 48 18.2≥211≥175



OPGW-48B1.3-180- [147; 234] 48 18.2≥147≥234



OPGW-48B1.3-180- [113,262] 48 18.2≥113≥262



OPGW-48B1.3-235- [268; 243.4] 48 20.3≥268≥243.4

---
