Place of Origin: China
Brand Name: KNOFC
Certification: CE/ISO9001
Model Number: OPGW 36 core
Minimum Order Quantity: 1km
Price: Negotiable
Packaging Details: Iron-wooden drum
Supply Ability: 100km/week

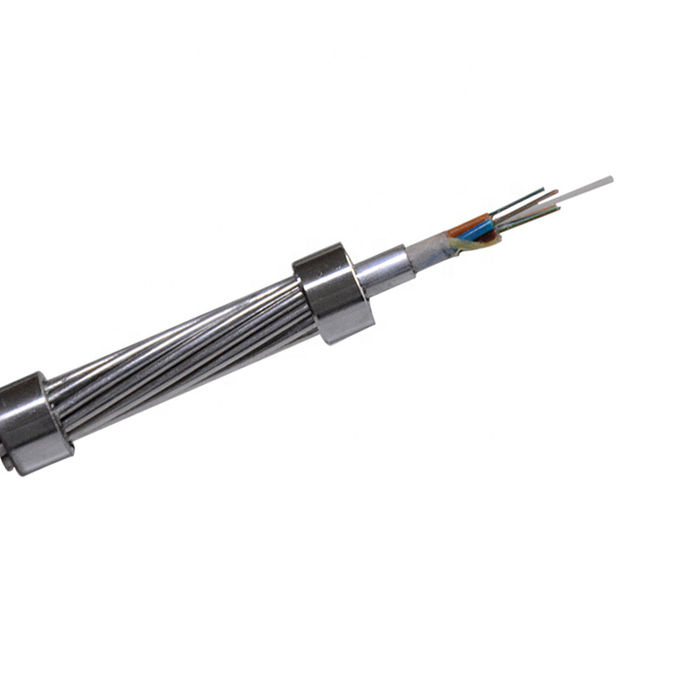

Aluminum Tube OPGW Cable 36 core Single Mode Fiber Optic Cable



Description:

The fibers is placed loosely in a sealed and water resistant stainless steel tube filled with water blocking gel. Two or three stainless steel optical tubes are helically stranded in the inner layer of a multiple-layer strandard cable. The multiple loose tube type is designed mostly for very high fiber count requirement over 48 with the maximum fiber count reaching 144. The multiple loose tube type can meet the requirement of huge cross and large current capacity.



Features:

• Cable diameter and weight approximate with another ground wire. Less additional load to tower, high tensile strength.
• Excellent stainless steel tube stranding technology make the fibers have good secondary excess length and allow the fibers free movement in the tube. Which keeps the fiber stress-free while the cable is subjected to longitudinal stress.
• Optical fibers are protected by stainless steel tubes.
• Excellent security, good bullet resist performance.
• ACSW, AAW and SST stranded design provide wide range combination of electrical conductivity and mechanical tensile strength.

Characteristic:

• Stainless steel tubes filled with hydrophobic gel provide the protection and support of the optical fibres.
• Accurate process control ensures good mechanical and temperature performances.
• Larger diameter, larger fibre count.Stable structure and high reliability.
• High tensile strength and large short time current capacity to reach optimum balance of mechanical and electrical properties.

Application:

Optical fiber composite ground wire [OPGW] is suitable for installation on new power lines with double function of ground wire and communication. Especially for installation on normal voitage and extra high voltage power lines. OPGW can replace conventional ground wire of old power line with increasing fiber communication function. They conduct short circuit current and provide lightning resistance.



Typical design for Double Layer of OPGW:

---

Product Type                                 Fiber Count           Diameter        Rate Tensile Strength     Short Time Current Capacity

                                                                                       (mm)                     (kN)                        (40-200℃ kA2.s)



OPGW-48B1.3-90- [112;45]                48                        13.2                        ≥112                              ≥45


OPGW-48B1.3-90- [57;67]                  48                        13.2                       ≥57                                ≥67



OPGW-24B1.3-100-[118;50]               24                         13.2                      ≥118                              ≥50



OPGW-24B1.3-100-[60;74]                 24                         13.2                      ≥60                                ≥74



OPGW-24B1.3-110-[133;63]               24                          14                        ≥133                              ≥63



OPGW-24B1.3-110-[140;68]               24                         14.3                      ≥140                              ≥68



OPGW-24B1.3-110-[67;95]                 24                         14.1                       ≥67                               ≥95



OPGW-36B1.3-120-[145;73]               36                         14.6                      ≥145                              ≥73



OPGW-36B1.3-120-[95;98]                 36                         14.6                      ≥95                                ≥98



OPGW-36B1.3-120-[74;110]               36                         14.6                      ≥74                                ≥110



OPGW-72B1.3-120-[147;76]               72                         15.2                      ≥147                              ≥76



OPGW-72B1.3-120-2[96;101]             72                         15.2                     ≥96                                ≥101



OPGW-72B1.3-120-[74;114]               72                         15.2                      ≥74                               ≥114



OPGW-36B1.3-130-[155;85]               36                         15.2                     ≥155                              ≥85



OPGW-36B1.3-130-[102;114]             36                         15.2                     ≥102                              ≥114



OPGW-36B1.3-130-[79;137]               36                         15.2                     ≥79                                ≥137



OPGW-36B1.3-140-[175;100]             36                         16.1                     ≥175                              ≥100



OPGW-36B1.3-140-[115;140]             36                         16.1                     ≥115                              ≥140



OPGW-36B1.3-145-[86;170]               36                         16.1                     ≥86                               ≥170



OPGW-48B1.3-150-[182;123]             48                         16.6                     ≥182                             ≥123



OPGW-48B1.3-150-[122;165]             48                         16.6                     ≥122                             ≥165



OPGW-48B1.3-150-[95;195]               48                         16.6                     ≥95                               ≥195



OPGW-72B1.3-150-[172;110]             72                         16.6                     ≥172                             ≥110



OPGW-72B1.3-150-[116;147]             72                         16.6                     ≥116                             ≥147



OPGW-48B1.3-170-[198;150]             48                         17.6                     ≥198                             ≥150



OPGW-72B1.3-170-[199;156]             72                         18.2                     ≥199                             ≥156



OPGW-48B1.3-180-[252;125]             48                         18.2                     ≥252                             ≥125



OPGW-48B1.3-180-[211;175]             48                         18.2                      ≥211                            ≥175



OPGW-48B1.3-180-[147;234]             48                         18.2                     ≥147                             ≥234



OPGW-48B1.3-180-[113,262]             48                         18.2                     ≥113                             ≥262



OPGW-48B1.3-235-[268;243.4]          48                         20.3                     ≥268                            ≥243.4

---

Mechanical requirements and methods of fiber cable:

Tensile strength	10935N, conform to IEC 794-1-E1,While Fiber Strain≤0.33%
Crush	2200N/100mm, conform to IEC 794-1-E3
Impact	Conform to IEC 794-1-E4
Repeated bending	Conform to IEC 794-1-E6
Torsion	Conform to IEC 794-1-E7
Flexing	Conform to IEC 794-1-E8
Kink	Conform to IEC 794-1-E10
Cable bend	Conform to IEC 794-1-E11
Vibration	Conform to IEC 794-1
Water penetration	Conform to IEC 794-1-F5B
Abrasion	Conform to IEC 794-1-E2
Temperature cycling test	Conform to IEC 794-1-F1
Dielectric strength of outer jacket	Conform to ITU-T Rec.K25
