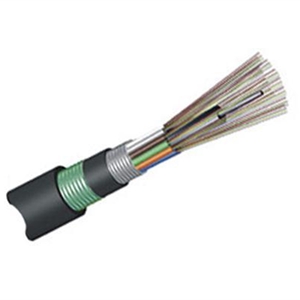

Double armor and double sheath buried optical cable

我要询价

详情介绍

·产品描述

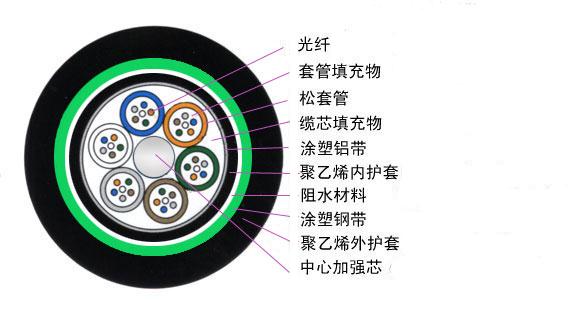

GYTA53 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需要挤上一层聚乙烯（PE）。松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。涂塑铝带（APL）纵包后挤一层聚乙烯内护套，双面涂塑钢带（PSP）纵包后挤制聚乙烯护套成缆。

·产品特点

· 具有很好的机械性能和温度特性

· 松套管材料本身具有良好的耐水性能和较高的强度

· 管内充以特种油膏，对光纤进行了关键性保护

· 良好的抗压性和柔软性

· 采用下列措施来确保光缆的防水性能：

- 单根钢丝中心加强芯

- 松套管内填充特种防水化合物

- 完全缆芯填充

- 涂塑铝带（APL）防潮层

- 双面涂塑钢带（PSP）提高光缆的抗透潮能力

- 良好的阻水材料防止光缆纵向渗水

·产品标准

GYTA53 光缆符合 YD/T 901-2001 和 IEC 60794-1 标准

·光学特性

		G.652	G.655	50/125μm	62.5/125μm
衰减 (+20℃)	@850nm			≤3.0 dB/km	≤3.0 dB/km
	@1300nm			≤1.0 dB/km	≤1.0 dB/km
	@1310nm	≤0.36 dB/km	≤0.40 dB/km
	@1550nm	≤0.22 dB/km	≤0.23dB/km
带宽(A级)	@850nm			≥500 MHz·km	≥200 MHz·km
带宽(A级)	@1300nm			≥1000 MHz·km	≥600 MHz·km
数值孔径				0.200±0.015NA	0.275±0.015NA
光缆截止波长		≤1260nm	≤1480nm

·结构参数 Technical Parameters

光缆型号	光纤数	套管数	填充绳数	光缆直径 mm	光缆重量kg/km	允许拉伸力长期/短期 Term N	允许压扁力长期/短期 Term N/100mm	弯曲半径静态/动态 mm
GYTA53-2~6芯	2~6	1	5	14.5	209	1000/3000	1000/3000	10D/20D
GYTA53-8~12芯	8~12	2	4	14.5	209	1000/3000	1000/3000	10D/20D
GYTA53-14~18芯	14~18	3	3	14.5	209	1000/3000	1000/3000	10D/20D
GYTA53-20~24芯	20~24	4	2	14.5	209	1000/3000	1000/3000	10D/20D
GYTA53-26~30芯	26~30	5	1	14.5	209	1000/3000	1000/3000	10D/20D
GYTA53-32~36芯	32~36	6	0	14.5	209	1000/3000	1000/3000	10D/20D
GYTA53-38~48芯	38~48	4	1	15.4	234	1000/3000	1000/3000	10D/20D
GYTA53-50~60芯	50~60	5	0	15.4	234	1000/3000	1000/3000	10D/20D
GYTA53-62~72芯	62~72	6	0	15.9	244	1000/3000	1000/3000	10D/20D
GYTA53-74~84芯	74~84	7	1	18.0	297	1000/3000	1000/3000	10D/20D
GYTA53-86~96芯	86~96	8	0	18.0	297	1000/3000	1000/3000	10D/20D
GYTA53-98~108芯	98~108	9	1	19.4	338	1000/3000	1000/3000	10D/20D
GYTA53-110~120芯	110~120	10	0	19.4	338	1000/3000	1000/3000	10D/20D
GYTA53-122~132芯	122~132	11	1	21.3	392	1000/3000	1000/3000	10D/20D
GYTA53-134~144芯	134~144	12	0	21.3	392	1000/3000	1000/3000	10D/20D
GYTA53-146~216芯	146~216			21.3	395	1000/3000	1000/3000	10D/20D

储存、使用温度: -40℃ 至 + 70℃
