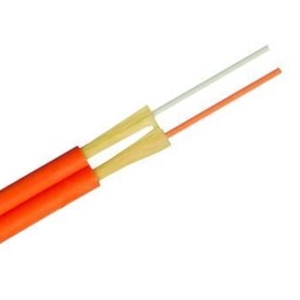

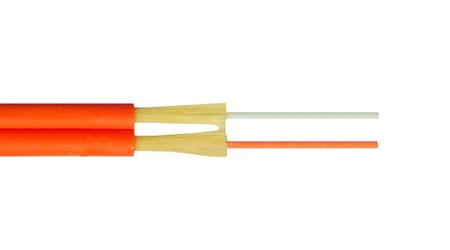

Multimode double core 8-shaped optical cable
  • 所属分类:Indoor Multi-Mode Optical Cable
  • 点击次数:298
  • 发布日期:2020-07-28
详情介绍

·产品描述

        · 双芯,8字型结构,Φ900μm或Φ600μm紧套光纤、芳纶加强元件、PVC/LSZH护套。

·产品标准

        · 满足YD/T 1258.3-2003、ICEA-596、GR-409、IEC794等标准;符合UL认证OFNR、OFNP要求。

·光缆型号

KNOFC-MM-8-3KNOFC-8-2KNOFC-8-1.6
光缆直径 (mm) (6.0±0.4)×(2.8±0.2) (4.2±0.4)×(2.0±0.2) (3.4±0.4)×(1.6±0.2)
光缆重量 (kg/km) 15.6 10.5 7.3
紧套光缆直径 900±50μm 900±50μm 600±50μm
·机械特性
允许拉伸力
长期  100N 100N
短期  200N 200N
允许压扁力 长期  200N/100mm 100N/100mm
短期  1000N/100mm 500N/100mm
弯曲半径 动态

20×H (光缆短轴 )

静态

10×H (光缆短轴 )

·光学特性
50/125μm 62.5/125μm G.652 G.655
衰减(+20℃) @850nm ≤3.5dB/km ≤3.5dB/km
@1300nm ≤1.5dB/km ≤1.5dB/km
@1310nm ≤0.45dB/km ≤0.50dB/km
@1550nm ≤0.30dB/km ≤0.50dB/km
宽带(A級)

@850nm ≥500MHz·km ≥200MHz·km
@1300nm ≥1000MHz·km ≥600MHz·km
数值孔径 0.200±0.015NA 0.275±0.015NA
光缆截止波长  ≤1260nm ≤1480nm
温度附加衰减Δα(-20℃~+85℃)

@1300nm ≤0.25dB/km ≤0.25dB/km
@1550nm ≤0.10dB/km ≤0.15dB/km
·环境特性
运输温度 -20℃~+60℃
存储温度 -20℃~+60℃
安装温度 -5℃~+50℃
使用温度 -20℃~+60℃
